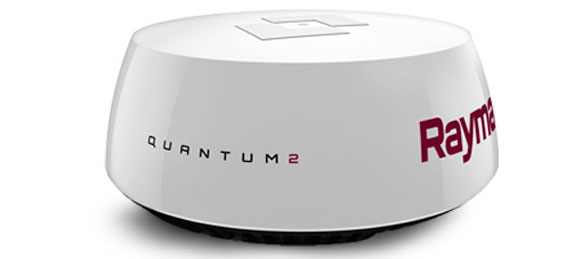

Raymarine Quantum2 Q24D, incl. 2stk. kabler 10mtr.

Raymarine Quantum2 Q24D Radome m/ Doppler og Wi-Fi +Ethernet, incl. 2stk. 10mtr. (strøm- & signal-) kabler.

Raymarine Quantum radar fra FLIR er den næste generation af marineradarer med CHIRP impulskompressionsteknologi.

Med den nye standard for marineradarer leverer Quantum fremragende radarbilleddannelse på både lange og ekstremt korte afstande. Installationen forenkles af tynde kabler og indbygget Wi-Fi, og Quantums energieffektivitet og letvægtsdesign giver sikre udsendelser af stråler og nedsætter energiforbruget i betragtelig grad.
V.-Nr.: E70416

Doppler-teknologi
Raymarine Quantum2 radar er udstyret med doppler-teknologi som ved hjælp af farver viser om objekter er i bevægelse og hvilken retning de bevæger sig i. Dermed er det let at adskille andre skibe fra stationære objekter. Doppler-teknologien hjælper dermed også til at advare hvis et andet skib er på kollitionskurs.

Fremragende radar-billeddannelse

FLIRs eksklusive ATX™ avanceret målseparationsteknologi viser mål som både, landmærker, klipper, bøjer og vejrceller i uovertruffen opløsning og separationskvalitet.

1 Quantum radar                                        2 Ordinær magnetronradar

CHIRP impulskompression

Fremragende detektion på kort hold og forbedrede måldetaljer med 6 m minimumsområde
CHIRP impulsteknologi sikrer, at mere energi når hvert mål, og medvirker til en uovertruffen billeddannelse på lange afstande.

Detektion af små mål

Quantums CHIRP impulsteknologi identificerer små, svage mål selv ved placering tæt på stærke returneringer.


1 Quantum detekterer den lille kajak meget tæt på vandkantens afgrænsning

Øjeblikkelig opmærksomhed

Quantums solid-state-teknologi er klar til brug på få sekunder uden alenlang opvarmningsperiode.

Forenklet installation

Enkel Wi-Fi-tilslutning mellem Quantum og enhver MFD drevet af Raymarine LightHouse II.
Quantums strømkabel med meget lille tværsnit er nem at føre selv der, hvor pladsen er trang.
Nem opgradering – Quantum bruger samme boltmønster som den tidligere generations radarer. Det valgfrie Quantum adapterkabel fjerner behovet for at føre nye radarkabler.

Energieffektivitet i letvægtsdesign

Vejer 50 % mindre end traditionelle magnetronradarer
Sikre emissioner takket være Quantums solid-state radarsender med lav effekt.
Meget lavt strømforbrug. (17 watt ved afsendelse og 7 watt ved standby)
Forlænget levetid for fartøjets batteri under sejlads.

specifikationer:

- Input Voltage: 12 or 24 Vdc (Min: 10.8V, Max: 31.2 V)
- Networking: Wi-Fi or wired Ethernet (RayNet)
- Antenna Type: Patch Array
- Power Consumption: Transmit mode 17W; standby mode 7W; sleep mode 2W
- Range: Scales From 1/16 to 24 nautical miles
- Transmit Frequency: 9354 to 9446 MHz
- Peak Power Output: 20W
- Duplexer: Circulator
- Pulse Widths (3 dB): 40 ns to 14.7 μs
- CHIRP Lengths: 400 ns to 20 μs
- CHIRP Bandwidth: Up to 32 MHz
- IF Bandwidth: 26 MHz
- Noise: Less than 4 dB
- Max. Range Scale: from 1/16 to 24 nautical miles
- Beamwidth (nominal): 4.9º horizontal and 20º vertical
- Polarisation: Horizontal
- Waterproofing: IPX6
- Weight: 8,25 kilo
